Несколько дней назад мы предложили вам решить задачу — спроектировать диаграмму классов для системы регистрации студентов на учебные курсы в университете. Сегодня публикуем один из возможных вариантов решения. Сравните его с вашим и оцените, какие элементы вы отразили верно, а где можно усилить проработку.

Условия задачи

Вы — системный аналитик университетского проекта. Ваша задача — подготовить диаграмму классов для системы, в которой:
  • Студенты выбирают 3 основных и 2 альтернативных курса;
  • Курсы имеют ограничения по количеству студентов (от 3 до 9);
  • Преподаватели просматривают списки студентов и оценивают свою нагрузку;
  • Администраторы управляют регистрацией и могут ее завершать;
  • Данные о курсах поступают только для чтения из внешнего Каталога;
  • При окончании регистрации информация уходит в учетную систему оплаты.
  • Что нужно было отразить на диаграмме

  • Основные сущности и их атрибуты: Студент, Курс, Преподаватель, КаталогКурсов, РасписаниеКурса, КорзинаСтудента, УчебныйПлан и др.
  • Методы, которые нужны пользователям системы (например, выбор курса, расчет нагрузки).
  • Связи между сущностями: ассоциации, наследование, агрегации, кратности.

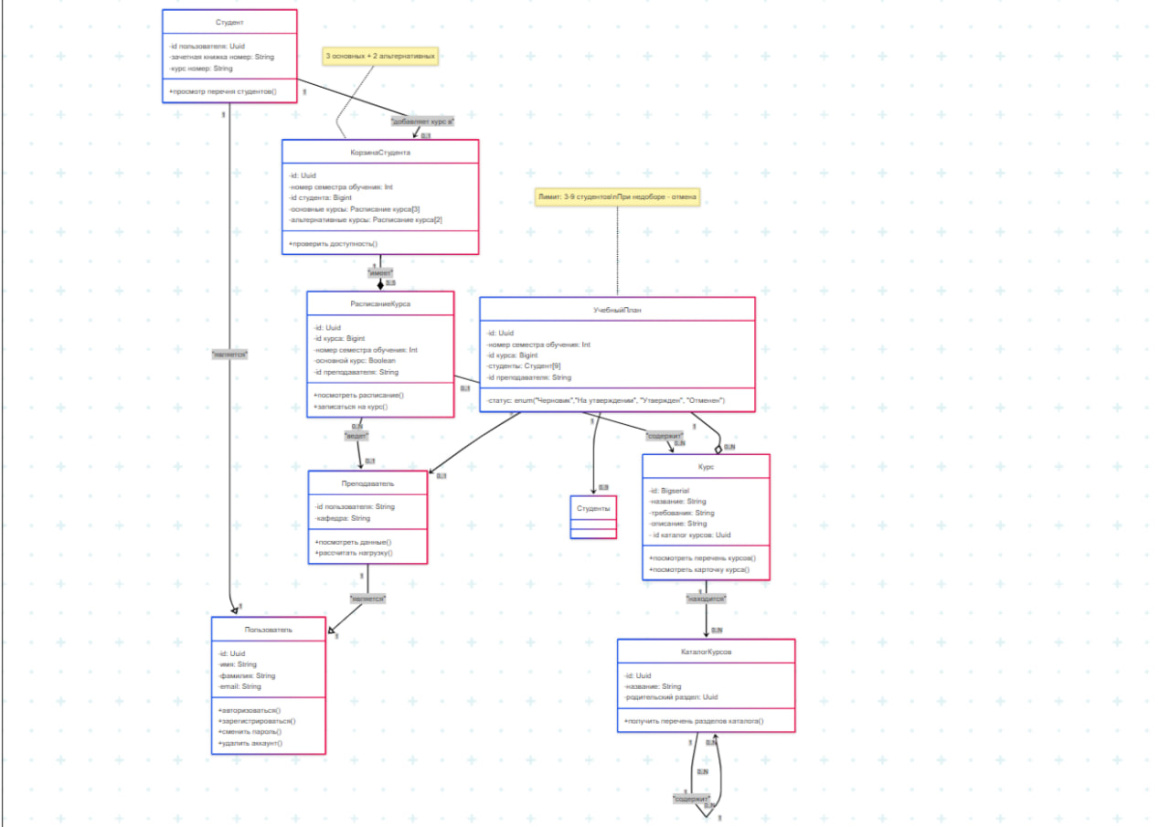

  • Один из вариантов решения


    Пояснение к решению диаграммы классов

    Диаграмма построена на основе предметной области университета, где взаимодействуют студенты, преподаватели, учебные курсы, административный процесс регистрации и внешние системы.
    1. Пользователь — базовый класс
  • Абстрактный или общий класс для всех, кто взаимодействует с системой.
  • Атрибуты: id, ФИО, email — минимальный набор для идентификации.
  • Методы: действия, общие для всех типов пользователей: регистрация, авторизация, смена пароля и т.д.
  • Используется наследование: Студент и Преподаватель наследуют Пользователь.
  • Это позволяет не дублировать поля и логику, связанную с базовой учетной записью.
    2. Студент
    Расширяет Пользователь, добавляя специфические атрибуты — номер зачётной книжки, курс.
  • Метод просмотр перечня студентов() в реальной системе может использоваться для сравнения, взаимодействия или формирования групп.
  • Можно было бы добавить методы вроде изменить выбор, отменить регистрацию, но эти действия можно делегировать через работу с Корзиной.
  • 3. Преподаватель
  • Также наследует Пользователь, с атрибутом кафедра.
  • Методы:
  • посмотреть данные() — просмотр списков студентов и курсов;
  • рассчитать нагрузку() — важная функция для отчётности и планирования.
  • 4. Курс и КаталогКурсов
  • КаталогКурсов — дерево категорий (разделов), которые группируют учебные курсы.
  • Курс — конкретная учебная единица, привязанная к разделу каталога.
  • Важно: данные о курсах поступают из внешней системы, только для чтения. Поэтому методы у Курса — только чтение (посмотреть перечень, посмотреть карточку).
  • Это логическое разделение позволяет при необходимости обособить внешний источник данных.
    5. РасписаниеКурса
  • Связывает курс с преподавателем и семестром.
  • Содержит флаг основной курс — используется в контексте выбора студентом.
  • Это промежуточная сущность между Курсом, Преподавателем и Корзиной.
  • Подразумевается, что каждый курс может быть предложен в разные семестры, возможно с разными преподавателями.
    6. КорзинаСтудента
  • Временная сущность: хранит выбор студента до финализации регистрации.
  • Делит курсы на основные (3) и альтернативные (2).
  • Метод проверить доступность() — здесь может быть реализована логика: проверка лимита, предварительных требований и т.д.
  • Это решение даёт гибкость и позволяет реализовать редактирование до конца регистрации.
    7. УчебныйПлан
  • Аггрегирующий класс, фиксирующий факт записи студентов на курс в определённом семестре.
  • Хранит:
  • Список студентов (до 9),
  • Преподавателя,
  • Курс,
  • Статус плана: черновик, утвержден и пр.
  • Также реализует ограничения системы:
  • от 3 до 9 студентов;
  • если менее 3 — курс отменяется (статус = "Отменен").
  • Связи и кратности
  • Студент — Корзина: один к одному.
  • Корзина — РасписаниеКурса: от 3 до 5 (3 + 2).
  • Преподаватель — РасписаниеКурса: один ведет несколько.
  • Курс — КаталогКурсов: дерево.
  • УчебныйПлан соединяет курс, преподавателя и до 9 студентов.
  • Почему такое моделирование считается качественным?

  • Четкое разделение ответственности между временными и постоянными сущностями (Корзина vs УчебныйПлан);
  • Использование наследования и агрегации;
  • Учёт бизнес-ограничений (лимиты, проверки, статусы);
  • Возможность расширения модели без слома (например, можно легко добавить роли, расписание занятий, отчеты и т.д.).
  • Дальнейшее развитие системы

    В перспективе система может быть расширена следующими возможностями:
  • Роль администратора — добавление полноценной административной панели для управления регистрацией, утверждения учебных планов и завершения этапов выбора курсов.
  • Интеграция с системой оплаты — автоматическая передача информации о зарегистрированных курсах в учетную систему для выставления счетов и оплаты.
  • Учет расписания занятий — детализация временных слотов, аудитории и конфликта по времени при записи на курсы.
  • Поддержка дополнительных ролей — кураторы, методисты, деканат с разными уровнями доступа.
  • Аналитика и отчеты — генерация отчетов по нагрузке преподавателей, популярности курсов, статистике регистрации.
  • Механизмы уведомлений — e-mail и внутренняя рассылка студентам и преподавателям о важных событиях (начало регистрации, подтверждение курсов и т.д.).
  • Эти расширения позволят повысить гибкость, масштабируемость и пользовательскую ценность системы.
